CAW Kassettengeräte

Schaltpläne, Datenblätter, Service- und Prüfvorschrift

Diese Seite befindet sich noch im Aufbau



Hersteller: VEB Elektronik Gera
Geliefert wurden die Geräte an:
- Deutsche Reichbahn (Zugfunküberwachung)
- MfS (Ablösung der CAG Geräte)
- geplante Lieferung an Deutsche Bundesbahn
  --> Vertrag war unterschriftsreif
  --> es gab da aber die Treuhand!


Geräteübersicht
CAW-E Einschub in 19" EGS-System
CAW-A nur Aufnahme
CAW-W  nur Wiedergabe
CAW-W/1 nur Wiedergabe mit Regelung
Geschwindigkeit
CAW-AW Aufnahme und Wiedergabe
CAW-A2 2 Laufwerke, Aufnahme


Technische Daten
- Anschl.: 220 V ca. 80 VA; ca. 9 kg
- 390x130x270 mm
- Fe- und Chromdioxidband; C-60 bzw C-90
- Bandgeschw. 1: 4.76 cm/s +- 1.5 %
- Bandgeschw. 2: 2.38 cm/s +- 3.5 %
- Gleichlauffehler 1 < 0.18 %
- Gleichlauffehler 2 < 1.0 %
- Frequenzgang über Fe-Band
  Kanal 1: 40 Hz ... 12500 Hz
  Kanal 2: 63 Hz ... 12500 Hz
- Übersprechdämpfungsmaß (1 kHz): > 26 dB
- Geräuchsp.abstand über Cr-Band: > 49.5 dB
- Fremdsp.abstand über Cr-Band: > 49.5 dB
- Ausgangsleistung je Kanal: > 1W an 4 Ohm
- Wiedergabe-Ausgangspegel
  (Bezugsfrequenz): 775 mV (1.8 kOhm)
- serielle Schnittstelle: Datenformat V24


Besonderheit CAW-W/1   75486-0000.00
- Anschl.: 220 V; ca. 80 VA; ca. 9 kg
- Geschw.-Regelbereich 1: 4.76 cm/s +- 25 %
- Geschw.-Regelbereich 2: 2.38 cm/s +- 25 %
- Bedienungsanleitung  (1.0 MB)
- Übersichtsschaltplan


Besonderheit CAW-A   75481-0000.00
- Anschl.: 220 V, 12 V; ca. 80 VA; ca. 9 kg
- 550x130x270 mm
- Eingangsspannungen:
  Rundfunk (Re 10 kOhm): 2 mV
  Quelle/Monitor (Re 470 kOhm): 200 mV
  Mikrophon (Re 600 Ohm): 80 µV
- Bedienungsanleitung  (1.7 MB)
- Übersichtsschaltplan  (5.4 MB)


Besonderheit CAW-2A   75484-0000.00
- Anschl.: 220 V, 12 V; ca. 80 VA; ca. 11 kg
- Bedienungsanleitung  (1.4 MB)
- Übersichtsschaltplan  (5.9 MB)


Besonderheit CAW-E   75480-0000.00
- kein eigenes Netzteil
- nur Kopfhörerverstärker
- Bedienungsanleitung  (0.4 MB)
- Übersichtsschaltplan
- Fehlerbeschreibung


Besonderheit CAW-W   75482-0000.00
- Bedienungsanleitung  (0.7 MB)


Besonderheit CAW-AW   75483-0000.00








Baugruppen-Beschreibung


FS  Funktionssteuerung   75480-1110.00
- Steuerung der LW-Funktion
  und Fehlererkennung
- Zugmagnetansteuerung
- Wickelmotoransteuerung
- Tonwellenmotoransteuerung
- Wickelimpulsaufbereitung
- technische Beschreibung



VE  Verdrahtungsleiterplatte 75480-1200.00
- Einsatz nur im CAW-E
- Verbindung der einzelnen Baugruppen
- Umschaltung Bandgeschwindigkeit
- Absenkung Wiedergabepegel
- Einstellung der Vormagnetisierung
- technische Beschreibung

  Rückseite der Leiterplatte

 CAW-E Leiterplatte 1200, bei Klick -- > Bild groß
AE  Aufnahmeentzerrer   75480-2500.00
- Verstärkung und Pegelregelung des aufzu-
  zeichnenden Signales
- automatische Pegelregelung
- Entzerrung des Aufzeichnungssignales
- Umschaltung des Aufzeichnungspegels
  (Bandsorte)
- Umschaltung Entzerrungsfrequenzganges
  (Bandsorte)
- Stummtastung
- Steuerung Löschgenerator
- technische Beschreibung


 CAW Leiterplatte 2500, bei Klick -- > Bild groß
WE  Wiedergabeentzerrer   75480-2600.00
- Vorverstärkung und Entzerrung des
  Wiedergabesignales
- Ausfilterung 32 Hz-Prüfsignales
- NF-Pegelanpassung, Stummtastung
- Umschaltung Frequenzganges entsprechend
  der Bandsorte
- Verstärkung ext. Signales zur
  Kopfhörerwiedergabe
- technische Beschreibung
- Schaltplan


 CAW Leiterplatte 2600, bei Klick -- > Bild groß
GE  Generatorleiterplatte   75480-2700.00
- Erzeugung Löschfrequenz + HF-Vormagneti-
  sierung entsprechend Bandsorte
- Erzeugung quarzstabilem 1.024 kHz
  Rechecksignals zur ermittlung der absoluten
  Bandgeschwindigkeit
- Schaltung Erkennung Magnetbandende
- Erzeugung amplitudenstabilem 10 kHz
  Sinussignals mit Klirrfaktor < 1 %
  für Azimutabweichung
- technische Beschreibung


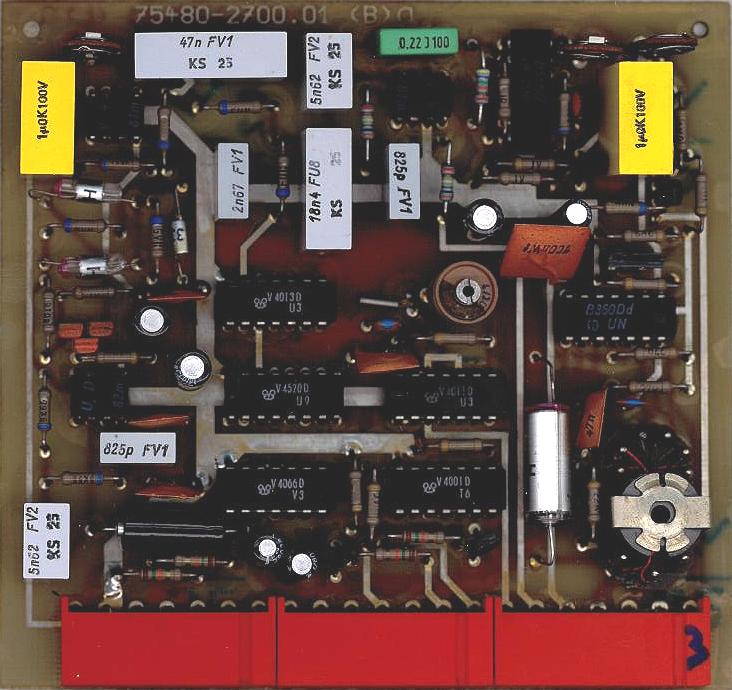

 CAW Leiterplatte 2700, bei Klick -- > Bild groß
GR  Grundleiterplatte   75481-1513.00
- Bereitstellung der Signale für die Anzeige
- Bindeglied zw. Tastatur und µP
- Aufbereitung der Signale der seriellen
  Schnittstelle
- Anpassung der NF-Signale an die
  Aufnahmebaugruppe
- Zusammenschaltung der NF-Baugruppen
- Verschaltung der Bedienelemente
- technische Beschreibung für CAW-W/1
- technische Beschreibung



AV  Anzeigeverstärker   75481-1530.00
- Umwandlung Wechselspannung in
  log.-proportionale
  Gleichspannung (B 2761)
- Einstellung: gelbe LED = 0 dBm (Sinussignal)
- technische Beschreibung
- Schaltplan und Bestückung


 CAW Leiterplatte 1530, bei Klick -- > Bild groß
AN  Anzeige   75481-1770.00
- A 277 D für Balkenanzeige
- 3 1/2 stellige Anzeige für Bandzählwerk
- grüne und rote LED für Gerätezustand



TV  Transverter   75481-1540.00
- Gleichrichtung + Siebung bei Netzbetrieb
- Transverterbetrieb bei Kfz-Bordspannung



ST  Stromversorgung   75481-1550.00
- Stabilisierung 5 P, 14 P und 14 N



TL  Tastaturleiterplatte   75481-1712.00
- 4 x 2 Matrix



TM  Zählwerkstastatur   75481-1864.00
- 4 x 3 Matrix



MO  Monitor   75481-1840.00
- Vorverstärker,
  Höhen- und Tiefeneinstellung (A 274 D)
- Endverstärker (A 2000 V)
- technische Beschreibung

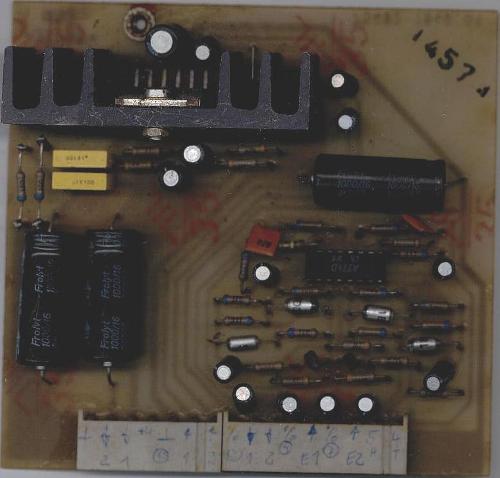

 CAW Leiterplatte 1840, bei Klick -- > Bild groß
MO  Monitor   75482-1840.00
- Vorverstärker,
  Höhen- und Tiefeneinstellung (A 274 D)
- Endverstärker (A 2000 V)
- technische Beschreibung


 CAW Leiterplatte 1840, bei Klick -- > Bild groß
GZ  Zusatz-Grundleiterpl.   75484-1513.00
- nur für den CAW-2A erforderlich
- Verbindung GE-, AE-, WE-Baugruppe und
  der digitalen Signale beider Laufwerke
- technische Beschreibung
- Umbau CAW-A in CAW-2A



FB  Fernbedienung   75485-0000.00
- 4 x 2 Matrix
- LED-Anzeige für Lauf, SVL, SRL,
  Aufnahme, Pause






CAW im Einsatz:  CAW im Einsatz





 CAW-E



pdf-Dateien (erscheinen in den nächsen Wochen/Monaten):
  • Geräteschaltplan für: CAW-E, CAW-A2, CAW-A, CAW-W, CAW-W/1
  • Baugruppenschaltplan für: ...
  • Service-Beschreibung für alle Baugruppen
  • Prüfvorschrift für CAW-W/1
  • Programm zur Rechnerankopplung K 1520-System
  • K 1520 Leiterplatte für Ansteuerung 8 CAW-Geräte



  Die Nutzung dieser Unterlagen für Verkaufsaktionen
aller Art ist hiermit untersagt!
